Материал корпуса: легированная сталь
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки в нагретом состоянии, не
более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт.
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА;
для исполнения 110 В: 300 мА;
для исполнения 24 В: 1300 мА.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ2 (-60...+40 ОС)
УХЛ1 (-60...+40 ОС) - только для взрывозащищенного
исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Тип датчика положения: индуктивный (выходной ключ датчика открывается
при срабатывании клапана), степень защиты - IP68.
Напряжение питания датчика положения: 10...30 В пост. тока.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Наименование клапана |
DN |
Диапазонприсоедин.давления, МПа |
Размеры, мм |
|
Масса, кг |
|||||
L |
L1 |
B |
Dk |
H |
A |
|||||
ВФ 1 /2 Н-4Пст. |
15 |
0...0,4 |
91 |
18 |
71 |
65(80)* |
243 |
43,5 |
1 /2 |
2,9(4,1)* |
ВФ 1 /2 Н-6Пст. |
0...0,6 |
|||||||||
ВФ 3 /4 Н-4Пст. |
20 |
0...0,4 |
3 /4 |
|||||||
ВФ 3 /4 Н-6Пст. |
0...0,6 |
|||||||||
ВФ1Н-4Пст. |
25 |
0...0,4 |
105 |
21 |
80 |
250 |
47 |
1 |
3,2(4,4)* |
|
ВФ1Н-4Пст. |
0...0,6 |
|||||||||
В случае заказа клапана во взрывозащищенном
исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример
обозначения: ВФ3/4Н-4ПЕ ст.

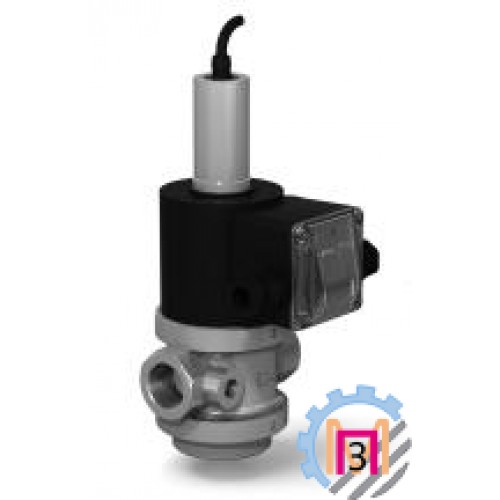

Клапаны электромагнитные стальные двухпозиционные муфтовые DN 15-25 с датчиком положения нормально-открытые
