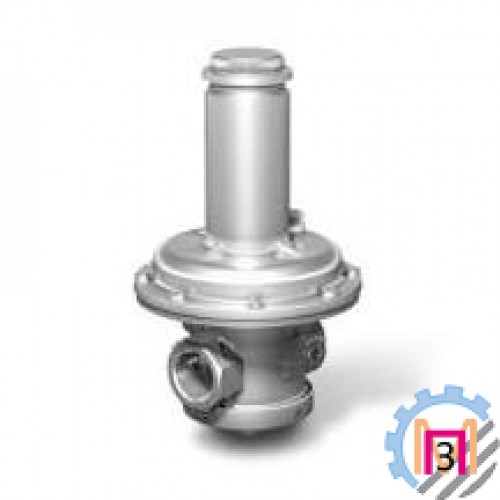

Предохранительно-сбросные
клапаны (ПСК) предназначены для снижения выходного давления путем сброса
(выпуска) в атмосферу или в систему низкого давления газов при превышении
контролируемого давления за установленный предел. Область применения ПСК - газовые
регуляторные пункты и установки.Предохранительно-сбросные
газовые клапаны соответствуют ТУ BY 200020142.033-2013.Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧМаксимальное давление на входе:для СК ... - 0,5 - ... - 0,5 бар (500 мбар);для СК ... - 6 - ... - 6 бар (6000 мбар).
Диапазон
настройки срабатывания (открытия) клапана: определяется установленной пружинойЗакрытие клапана: не менее 0,8 от давления
настройки
Класс герметичности: А по ГОСТ Р 54808.Климатическое исполнение:
У3.1 (-30...+40 ОС); У2 (-40...+40 ОС).
Средний срок службы: не менее 9 летУстановка: на сбросной линии за регулятором
давления
Монтажное положение: предохранительно-сбросной
клапан газа может быть в любом положени, за исключением, когда труба
располагается ниже продольной оси клапанаЗакрытие клапана: не менее 0,8 от давления
настройки
Класс герметичности: А по ГОСТ Р 54808.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).
Средний срок службы: не менее 9 лет
Установка: на сбросной линии за регулятором
давления
Монтажное положение: предохранительно-сбросной
клапан газа может быть в любом положени, за исключением, когда труба
располагается ниже продольной оси клапана
Закрытие клапана: не менее 0,8 от давления
настройки
Класс герметичности: А по ГОСТ Р 54808.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).
Средний срок службы: не менее 9 лет
Установка: на сбросной линии за регулятором
давления
Монтажное положение: предохранительно-сбросной
клапан газа может быть в любом положени, за исключением, когда труба
располагается ниже продольной оси клапана
Предохранительно-сбросные клапаны муфтового исполнения
Наименование ПСК |
DN |
Максимальное входное давление, бар |
G, дюйм |
Размеры,мм |
Маса,кг |
Рис. |
|||
L |
B |
H |
A |
||||||
СК½-0,5 |
15 |
0,5 |
½ |
105 |
143 |
210 |
35 |
1,7 |
1 |
СК½-6 |
6 |
||||||||
СК¾-0,5 |
20 |
0,5 |
¾ |
||||||
СК¾-6 |
6 |
||||||||
СК1-0,5 |
25 |
0,5 |
1 |
2,0 |
|||||
СК1-6 |
6 |
||||||||
СК1¼-0,5 |
32 |
0,5 |
1¼ |
162 |
250 |
395 |
73 |
6,0 |
2 |
СК1¼-6 |
6 |
454 |
|||||||
СК1½-0,5 |
40 |
0,5 |
1½ |
395 |
6,5 |
||||
СК1½-6 |
6 |
454 |
|||||||
СК2-0,5 |
50 |
0,5 |
2 |
395 |
6,9 |
||||
СК2-6 |
6 |
454 |
|||||||
Предохранительно-сбросные клапаны фланцевого исполнения
Наименование ПСК |
DN |
Максимальное входное давление, бар |
Размеры,мм |
Маса,кг |
Рис. |
|||||
L |
B |
H |
A |
D |
d |
|||||
СК½-0,5 фл. |
15 |
0,5 |
147 |
143 |
208 |
35 |
55 |
12 |
2,0 |
3 |
СК½-6 фл. |
6 |
|||||||||
СК¾-0,5 фл. |
20 |
0,5 |
65 |
|||||||
СК¾-6 фл. |
6 |
|||||||||
СК1-0,5 фл. |
25 |
0,5 |
160 |
234 |
65 |
75 |
11 |
2,4 |
||
СК1-6 фл. |
6 |
|||||||||
СК1¼-0,5 фл. |
32 |
0,5 |
187 |
250 |
395 |
73 |
90 |
14 |
4,5 |
4 |
СК1¼-6 фл. |
6 |
454 |
||||||||
СК1½-0,5 фл. |
40 |
0,5 |
395 |
100 |
6,5 |
|||||
СК1½-6 фл. |
6 |
454 |
||||||||
СК2-0,5 фл. |
50 |
0,5 |
395 |
110 |
6,9 |
|||||
СК2-6 фл. |
6 |
454 |
||||||||
