Регуляторы соотношения давления газ-воздух (обозначение РС ...-0,5-А)
изготавливаются трех исполнений по назначению:
1 - регулятор соотношения давления газ-воздух 1:1;
2 - регулятор соотношения давления газ-воздух
(давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10);
3 - регулятор соотношения давления газ-воздух
(давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2).
Условия применения для исполнения 1
Регулятор соотношения давления газ-воздух 1:1 (исполнение 1) предназначен для получения смеси газ-воздух в соотношении 1:1 и автоматического поддеражания данного соотношенния. Давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. В момент подачи газа на вход регулятора на выходе давление отсутствует до момента подачи давления воздуха.
Условия применения для иполнения 2
Регулятор соотношения давлений газ-воздух (давление газа меньше давления воздуха Рвозд. / Ргаз. ≤ 10, исполнение 2) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 2 поставляются в комплекте с дросселирующим узлом, который монтируется на воздушную (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на воздушной магистрали устанавливается дросселирующий узел, регулировка которого позволяет изменять соотношение давлений газ-воздух.
Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на воздушную магистраль (исполнение 2)
Условия применения для исполнения 3
Регулятор соотношения давлений газ-воздух (давление газа больше давления воздуха Ргаз. / Рвозд. ≤ 2, исполнение 3) - давление газовой линии подается на входной патрубок. Воздушная линия подсоединяется к резьбовому отверстию верхней крышки. Регуляторы соотношения исполнения 3 поставляются в комплекте с дросселирующим узлом, который монтируется на газовую (управляющую) магистраль. Принцип действия аналогичен регулятору соотношения 1:1, но дополнительно на газовой магистрали устанавливается дросселирующий узел, а внутренняя импульсная трубка блокируется.
Комплект регулятора соотношения давления газ-воздух и дроссельного узла, устанавливаемого на газовую магистраль (исполнение 3)
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Максимальное давление на входе: 0,2 бар (500 мбар);
Диапазон давлений на выходе: (-10...+200) мбар;
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).
Средний срок службы: не менее 9 лет
Монтажное положение: только на горизонтальных участках
трубопровода трубой регулятора вверх. Не допускается расположение трубы
регулятора ниже продольной оси трубопровода.
Регуляторы соотношения давления газ-воздух муфтового исполнения
(дроссельные узлы не показаны)
|
DN |
G,дюйм |
|
Масса,кг |
Рис. |
|||
L |
B |
H |
A |
|||||
РС 1 /2 - 0,5 - А |
15 |
1 /2 |
105 |
150 |
230 |
56 |
2,0 |
1 |
РС 3 /4 - 0,5 - А |
20 |
3 /4 |
||||||
РС 1- 0,5 - А |
25 |
1 |
2,3 |
|||||
РС 11 /4 – 0,5 - А |
32 |
11 /4 |
162 |
250 |
398 |
76 |
6,0 |
2 |
РС 11 /2 - 0,5 - А |
40 |
11 /2 |
6,5 |
|||||
РС 2 - 0,5 А |
50 |
2 |
6,9 |
|||||

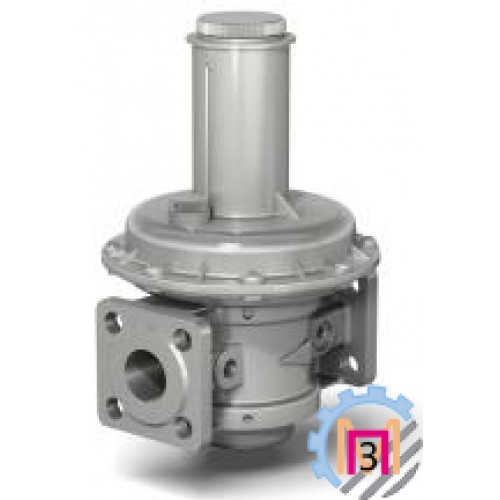

Регуляторы соотношения давления газ-воздух фланцевого исполнения
(дроссельные узлы не показаны)
|
DN |
Размеры, мм |
Масса,кг |
Рис. |
|||||
L |
B |
H |
A |
D |
d |
||||
РС 1 /2 - 0,5 – А фл. |
15 |
147 |
143 |
228 |
51 |
55 |
11 |
2,8 |
3 |
РС 3 /4 - 0,5 – А фл. |
20 |
65 |
|||||||
РС 1- 0,5 – А фл. |
25 |
160 |
150 |
232 |
52 |
75 |
3,5 |
||
РС 11 /4 – 0,5 – А фл. |
32 |
187 |
250 |
398 |
76 |
90 |
14 |
4,3 |
|
РС 11 /2 - 0,5 – А фл. |
40 |
100 |
6,5 |
||||||
РС 2 - 0,5 Н А фл. |
50 |
110 |
6,9 |
||||||
РС 21 /2 - 0,5 – А фл. |
65 |
235 |
285 |
410 |
86 |
130 |
11 |
4 |
|
РС 3 - 0,5- А фл. |
80 |
258 |
440 |
97 |
150 |
18 |
15 |
||
РС 4 - 0,5 - А фл. |
100 |
278 |
278 |
535 |
107 |
170 |
18 |
||
Регуляторы соотношения давления газ-воздух
- Код Товара: РС 4 - 0,5 - А фл.
- Наличие: В наличии
-
0.00 ₴
