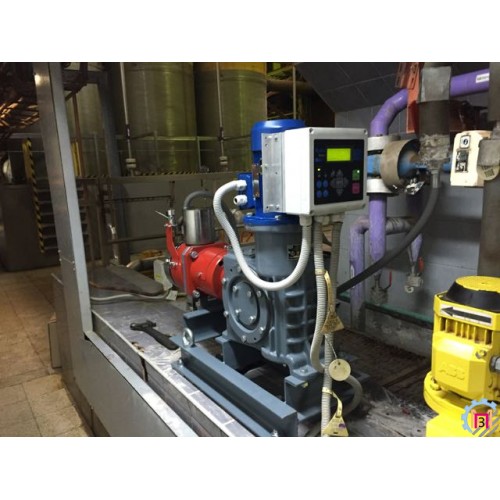

Блок
управления «Гидроматик-102» предназначен для управления подачей дозировочных
насосов НД, НДГ и их аналогов. Применение «Гидроматик-102» позволяет значитель
упростить задачу создания дозировочных насосных установок различного
назначения.
«Гидроматик-102» в
сравнении с «Гидроматик-101»:
«Гидроматик-102»
является дальнейшим развитием «Гидроматик-101» и «Гидроматик-101Ех» и совместим
с ними по принципу «снизу вверх».
«Гидроматик-102»
следует применять в проектах вместо
«Гидроматик-101» всех исполнений. Они имеют схожую схему подключения, а «Ex»
исполнение полностью совместимо по
габаритно-присоединительным размерам.
Для
плановой замены блоков «Гидроматик-101», выработавших ресурс на АЭС, следует
применять блоки с литерами исполнения «ЗИКАЭС2», которые указывают на то, что
схема подключения блока совместима с автоматикой типа «ТПТС-51» («Teleperm ME»,
Siemens), применяемой на АЭС и ТЭС Росcии, а так же для других типов
слаботочных СКУ, АСУ ТП и т.п.
«Гидроматик-102» , в
сравнении с «Гидроматик-101»:
·
обеспечивает более равномерное
дозирование реагента во всем диапазоне подач
·
имеет больше встроенных алгоритмов
дозирования
·
имеет больше встроенных вспомогательных
алгоритмов обработки сигналов от различных датчиков используемых в насосных установках
·
имеет большую максимальную мощность подключаемых к блоку ЭД
привода дозировочных насосов
·
получил новое для «Гидроматиков»
исполнение УХЛ2*, с рабочей температурой от -50°С.
·
получил новое исполнение с архивом
рабочего журнала и таймером реального времени
·
получил новое исполнение с модулем «NFC»
для бесконтактного считывания информации с блока на USB "флешку"
(исполнение 5)
·
имеет улучшенную схемотехнику и
конструкцию плат электроники
·
имеет более высокую устойчивость к
воздействию импульсных помех и импульсов перенапряжения
·
имеет более развитые алгоритмы защиты ЭД
и привода насоса от механической перегрузки
·
имеет более удобные клемные соединители
·
функционал блока непрерывно развивается,
опираясь на активную работу с проектировщиками и обратную связь от конечных пользователей
Основные характеристики
блоков управления «Гидроматик-102»:
Диапазон
управления подачей насосного агрегата:
1..120%
Исполнения
корпуса блока:
Взрывозащищенные
Exd (1ЕхdIIBТ4) IP67
Общепромышленные
IP54 и IP56
Ряд
мощностей подключаемых ЭД:
от
180Вт до 15кВт.
Исполнения
модуля портов ввода-вывода и другой периферии:
1е
исполнение: дискретный I/O(команды Пуск и Стоп, управление подачей только с
панели блока)
2е
исполнение: дискретный I/O + аналоговый I/O (4..20мА)
3е
исполнение: дискретный I/O + аналоговый I/O + RS-485 ( по протоколу Modbus RTU
)
4е
исполнение: дискретный I/O + аналоговый I/O + RS-485 + таймер реального времени
5е
исполнение: дискретный I/O + аналоговый I/O + RS-485 + таймер реального
времени+ NFC (бесконтактный цифровой интерфейс)
Климатические
исполнения
УХЛ2*
(с рабочей температурой+45°С..-50°С, при использовании внешнего термочехла,
нижний диапазон до -70°С, с Min
температурой хранения до -40°С и до
-60°С)
УХЛ3*
(с рабочей температурой +40°С..-30°С, с Min температурой хранения до -40°С и
до -60°С)
УХЛ4
(+40°С..0°С)
Возможны
заказные исполнения блоков со специальными версиями ПО и комплектностью
поставки.
Гидроматик-102 и 102Ex
- Код Товара: Гидроматик-102 и 102Ex
- Наличие: В наличии
-
0.00 ₴
