Гидрораспределители золотниковые четырехлинейные
предназначены для изменения направления или пуска и остановки потока рабочей
жидкости в гидравлических системах.
Рисунок 1.
Структура условного обозначения
Таблица
1. Основные технические характеристики
Наименование
параметров
Норма
для типоразмера
Р203...
Р323...
Условный проход, мм
20
32
Давление на входе, МПа (кгс/см2):
номинальное
максимальное
минимальное
32
(320)
35
(350)
0
Максимальное давление на
выходе (сливе) основного золотника, МПа (кгс/см2):
с независимым сливом из пилота
управления
со сливом из пилота,
объединенным с общим сливом
32
(320)
15
(150)
Давление управления, МПа
(кгс/см2):
минимальное
максимальное
1,4
(14)
25
(250)
Максимальное число
срабатываний в час
7200
Масса (без рабочей жидкости),
кг, не более:
для гидрораспределителей с
ручным управлением
для гидрораспределителей с
гидравлическим управлением
для гидрораспределителей с
электрогидравлическим управлением
14,4
18,1
23,3
50,4
50,8
56,0
Таблица
2. Максимальный расход рабочей жидкости в
гидрораспределителях с Ду 20 мм, л/мин
Номер
схемы
При
давлении на входе, МПа (кгс/см2)
10
(100)
25
(250)
32
(320)
С электрогидравлическим и
гидравлическим управлением с пружинным возвратом золотника:
24, 34, 44, 84, 94, 574, 574А
450
320
300
14, 54, 64
250
180
160
С ручным управлением с
пружинным возвратом золотника:
24, 34,
44, 74, 84, 94
450
320
300
14, 54,
64, 574, 574А
190
135
120
С
ручным управлением с фиксацией золотника для всех схем
450
320
300
Таблица
3. Максимальный расход рабочей жидкости в
гидрораспределителях с Ду 32 мм, л/мин
Номер
схемы
При
давлении на входе, МПа (кгс/см2)
10
(100)
25
(250)
32
(320)
С электрогидравлическим и
гидравлическим управлением с пружинным возвратом золотника:
24, 34, 44, 84, 94, 574, 574А
1050
750
680
14, 54, 64
630
450
400
С ручным управлением с
пружинным возвратом золотника:
24, 34,
44, 84, 94
1050
750
680
14, 54,
64, 574, 574А
450
320
280
С
ручным управлением е фиксацией золотника для всех схем
1050
750
680
Таблица 4. Схемы распределения рабочей жидкости и их
условные обозначения
Рисунок 1. Структура условного обозначения
Таблица
1. Основные технические характеристики
|
Наименование
параметров |
Норма
для типоразмера |
|
|
Р203... |
Р323... |
|
|
Условный проход, мм |
20 |
32 |
|
Давление на входе, МПа (кгс/см2): номинальное максимальное минимальное |
32
(320) 35
(350) 0 |
|
|
Максимальное давление на
выходе (сливе) основного золотника, МПа (кгс/см2): с независимым сливом из пилота
управления со сливом из пилота,
объединенным с общим сливом |
32
(320) 15
(150) |
|
|
Давление управления, МПа
(кгс/см2): минимальное максимальное |
1,4
(14) 25
(250) |
|
|
Максимальное число
срабатываний в час |
7200 |
|
|
Масса (без рабочей жидкости),
кг, не более: для гидрораспределителей с
ручным управлением для гидрораспределителей с
гидравлическим управлением для гидрораспределителей с
электрогидравлическим управлением |
14,4 18,1 23,3 |
50,4 50,8 56,0 |
Таблица
2. Максимальный расход рабочей жидкости в
гидрораспределителях с Ду 20 мм, л/мин
|
Номер
схемы |
При
давлении на входе, МПа (кгс/см2) |
||
|
10
(100) |
25
(250) |
32
(320) |
|
|
С электрогидравлическим и
гидравлическим управлением с пружинным возвратом золотника: 24, 34, 44, 84, 94, 574, 574А |
450 |
320 |
300 |
|
14, 54, 64 |
250 |
180 |
160 |
|
С ручным управлением с
пружинным возвратом золотника: 24, 34,
44, 74, 84, 94 |
450 |
320 |
300 |
|
14, 54,
64, 574, 574А |
190 |
135 |
120 |
|
С
ручным управлением с фиксацией золотника для всех схем |
450 |
320 |
300 |
|
Номер
схемы |
При
давлении на входе, МПа (кгс/см2) |
||
|
10
(100) |
25
(250) |
32
(320) |
|
|
С электрогидравлическим и
гидравлическим управлением с пружинным возвратом золотника: 24, 34, 44, 84, 94, 574, 574А |
1050 |
750 |
680 |
|
14, 54, 64 |
630 |
450 |
400 |
|
С ручным управлением с
пружинным возвратом золотника: 24, 34,
44, 84, 94 |
1050 |
750 |
680 |
|
14, 54,
64, 574, 574А |
450 |
320 |
280 |
|
С
ручным управлением е фиксацией золотника для всех схем |
1050 |
750 |
680 |

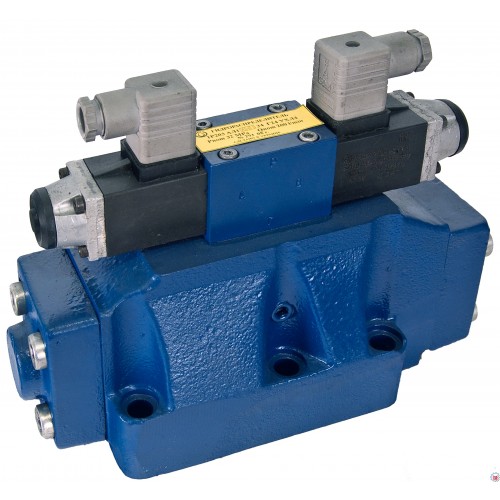

Гидрораспределители золотниковые четырехлинейные типа Р203 и Р323
