Маслоохладители типа МО предназначены для охлаждения рабочей жидкости в гидросистемах станков, прессов и других гидрофицированных машин.

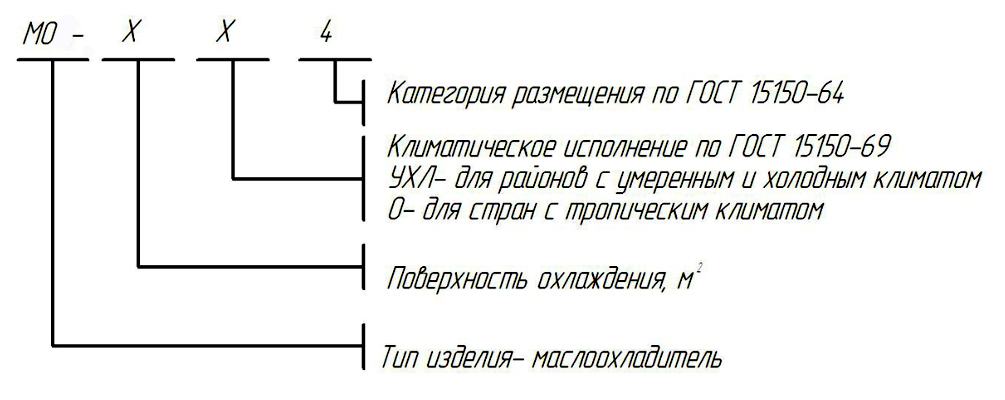

Рисунок 1. Структура условного обозначения

Таблица 1. Основные технические характеристики

Наименование параметров	Типоразмер маслоохладителя
	МО 2,5	МО 5,2	МО 10
Отводимое тепло при перепаде температур масла и воды на входе 35 С и номинальных расходах, Дж/ч (ккал/ч)	10*107 (20*103)	20,8*107 (41*103)	30*107 (80*103)
Расход теплоносителей, л/мин: Масла - номинальный - максимальный Воды - номинальный - максимальный	100 125   50 63	210 260   105 131	400 630   200 320
Давление на входе, МПа - по маслу, не более - по воде, не более	0,8 0,4
Перепад давлений на маслоохладителе при ном. расходах теплоносителей, МПа - по маслу, не более - по воде, не более	0,1 0,05
Условный проход подвода, мм - масла - воды	32 25	32 32	40 40



Таблица 2. Габаритные и присоединительные размеры

Обозначение	Размеры,  мм
	d1 Г0СТ6111-52	d2 Г0СТ6111-52	A1	A2	A3	В	В1	Н	H1	H2	D	D1	L
MO 2,5	K  1"	К  1"	412	304	103	220	150	223	106	113	180	200	500
МО 5,2	К  1 ¼ "	К  1 ¼ "	452	350	151	298	180	305	130	160	235	265	594
МО 10	К  1 ½ "	К  1 ½ "	896	692	160	280	190	355	150	185	290	310	650
