Блок используется для
непрерывного автоматического контроля пламени горелочных устройств в топочных
камерах промышленных печей и стационарных котлов всех типов.
Блок имеет встроенную "схему голосования", которая применяется при
работе трех датчиков на одну горелку в режиме "2 из 3".
Блок является аналогом прибора Ф 34.3. Возможно использовать блок контроля
пламени совместно с блоком защиты котла БЗК. В качестве датчиков
рекомендуется использовать преобразователи ПНП для жидкого и газообразного
топлива и контрольные электроды КЭ для газообразного топлива.
Технические
функции:
1.1 Блок
выполняет следующие функции:
- преобразование сигналов от датчиков пламени в общий дискретный выходной
сигнал, замыкание контактов реле.
- блокировка незадействованных каналов кнопочными переключателями;
- электропитание датчиков пламени;
Блок может работать со следующими типами преобразователей наличия пламени:
а) детектирующие датчики (контрольные электроды типа КЭ);
б) ультрафиолетовые датчики типа ФДУ;
в) преобразователи типа ПНП, частотные датчики типа ФДЧ;
г) другие типы преобразователей, формирующие выходной сигнал постоянного
напряжения в диапазоне от минус 10 до минус 1,5 В.
1.2 Количество входных каналов, ед. 3
1.3 Диапазон порога срабатывания - от минус (10 +0/-3) до минус (1,5
+0,4/-0,2) В.
1.4 Зона возврата по каждому каналу, В 0,5 +/-0,2
1.5 Время срабатывания блока по каждому каналу, с, не более 2
1.6 Выходные сигналы:
- изменение состояния контактов реле (при наличии пламени - контакты
замкнуты).
1.7 Блок выдает для питания преобразователей следующие напряжения:
- напряжение постоянного тока (+/- 27 +/-3) В - для питания частотных
датчиков типа ФДЧ, преобразо-вателей типа ПНП;
- напряжение переменного тока (160 +/-20) В, (50 +/-1) Гц - для питания
детектирующих датчиков; (контрольные электроды);
- напряжение переменного тока (190 +/-20) В, (50 +/-1) Гц - для питания
ультрафиолетовых датчиков типа ФДУ.

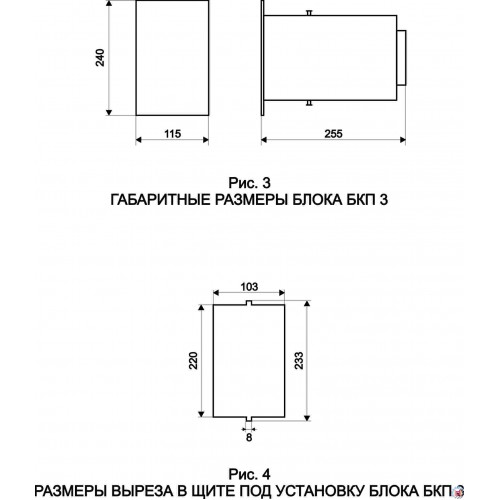

1.8 Габаритные размеры блока, мм, не более 120 х 240 х 285
1.9 Масса блока, кг, не более 3,5
