Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00 и может быть использован для любых учетных операций, в том числе коммерческих.

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

1.Текущие значения измеряемых величин:

- объема протекающей жидкости (м3);
- мгновенного значения расхода (м3/ч);
- скорости потока;
- общего времени учета;

2.Дата и время;

3.Содержимое архивов:

- почасового – 2500 записей (более 100 суток);
- посуточного – 2200 записей (более 6 лет);
- перерывов учета – 100 записей;

4.Индикация настройки акустического канала при монтаже;

5.Диагностические сообщения о неисправностях.

Выходной сигнал расходомера АКРОН-01 - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
Диаметр условного прохода трубопровода, мм 40 - 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8 - 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:

  • при измерении объемного расхода ±1,5
  • при измерении количества ±2

Температура, °С:

  • контролируемой среды -10 до +150
  • воздуха, окружающего БЭ-1 -20 до +50

Степень защиты от внешних воздействий оболочки ПП-1  и БЭ-1 – IP-65 по ГОСТ 14254.

Питание расходомера от сети переменного тока, В 220

Межповерочный интервал 2 года


Верхние пределы измеряемых расходов
и ряд диаметров условного прохода трубопровода



Описание: http://signur.ru/img/1x1.gif



Диаметр условного прохода, Dу, мм

Диапазоны измеряемых расходов,
Q, м3/ч

40

(0,16 - 8)…(1-50)

50

(0,2 - 10)...(2 - 100)

65

(0,25 - 12,5)...(3,2 - 160)

80

(0,32 - 16)...(5 - 250)

100

(0,4 - 20)...(6,4 - 320)

125

(0,5 - 25)...(8 - 400)

150

(0,64 - 32)...(12 - 600)

200

(0,8 - 40)...(20 - 1000)

250

(1 - 50)...(25 - 1250)

350

(1,2 - 60)...(32 - 1600)

400

(1,6 - 80)...(40 - 2000)

500

(2 - 100)...(64 - 3200)

650

(2,5 - 125)...(80 - 4000)

800

(3,2 - 160)...(160 - 8000)

1000

(4 - 200)...(320 - 16000)

2000

(8 - 400)...(800 - 40000)

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо

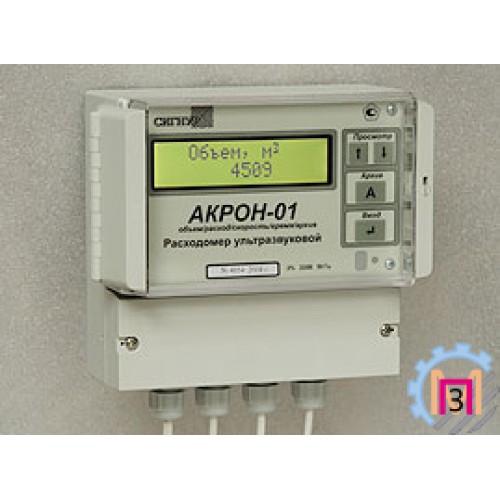

Расходомер АКРОН-01 стационарный
