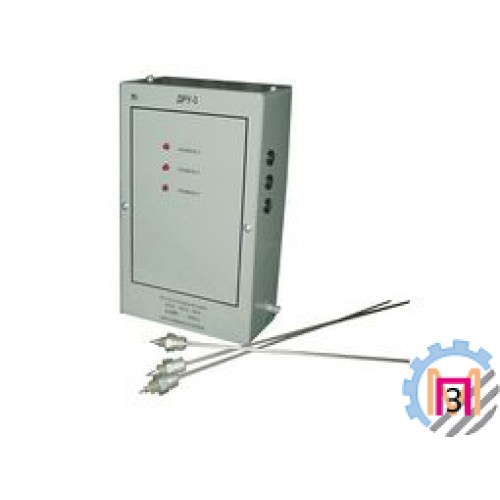

Регулятор
предназначен для контроля трех уровней электропроводных жидкостей в различных
резервуарах. Регулятор включает в себя блок управления и три датчика.
Контролируемая жидкость - неагрессивная. Температура жидкости - не более 250
°С; давление - не более 2,5 МПа. Регулятор является аналогом датчика - реле
уровня РОС 301.
Технические характеристики:
1.1
Электропитание регулятора должно осуществляться от сети переменного тока
напряжением (220 +22/-22) В и частотой (50 +/-1) Гц.
1.2
Потребляемая мощность, В·А, не более,
12
1.3
Напряжение переменного тока на электродах датчиков, В, не более,
6
1.4
Нагрузка на контактах выходного реле: ток от 0,5 до 2,5 А частотой 50, 60
Гц,; напряжение от 12 до 250 В.
1.5
Верхнее значение сопротивления срабатывания (сопротивление жидкости между
электродом и корпусом резервуара, при котором происходит срабатывание
выходного реле) 5000 или 700 Ом.
1.6
Габаритные размеры регулятора, мм, не более:

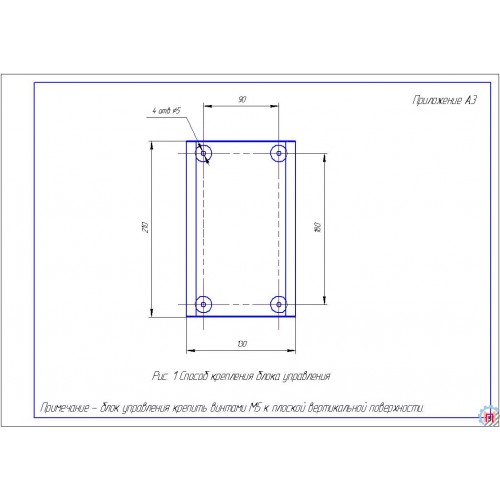

- блока
управления ДРУ 3.01,
185 х 145 х 70
-

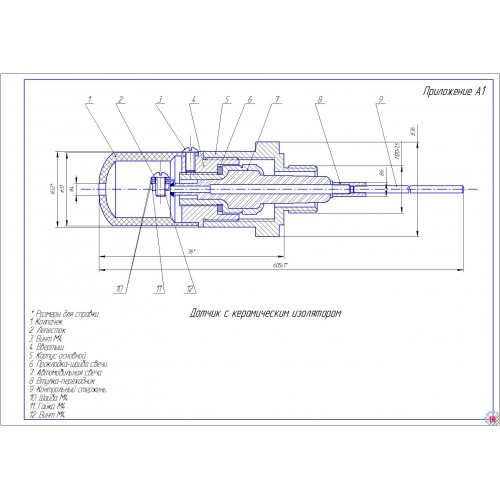

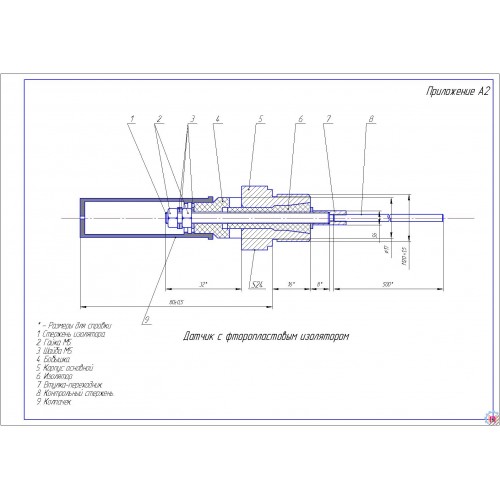

датчика ДРУ 3.02,
28 х 24 х 500
в т.ч.,
длина погружной части (электрода) датчика, мм, не более:
- при
горизонтальном монтаже,
100
- при
вертикальном монтаже,
460
1.7
Масса регулятора, кг, не более,
3,95
- в т.ч.
блока управления ДРУ 3.01,
2,0
- трех
датчиков ДРУ 3.02,
1,95
Примечание
- При необходимости потребитель может уменьшать или увеличивать длину
электрода до требуемой по условиям работы, но не более 8 м.
