Устройство
регулирующее пропорционально-интегральное Изодром применяется в схемах автоматического
регулирования и управления теплотехническими процессами в котельных установках
малой и средней мощности и других тепло-технических объектах. Устройство
выпускается взамен регуляторов Р25.
Устройство выпускается в двух модификациях:
-
Изодром 1 -
полный функциональный аналог прибора Р25.1.
-
Изодром 2 -
полный функциональный аналог прибора Р25.2.
Устройство рекомендуется применять вместо аналогичных приборов Р 25, Р 27, РС 29 и им подобных. Использование оригинальных схемных решений позволяет подключать к устройству Изодром исполнительные механизмы в приводе которых используются однофазные электрические двигатели переменного тока мощностью до 350 Вт без промежуточных усилителей или пускателей (например МЭО 100).
1.
Устройство
выполняет следующие функции:
- суммирование сигналов, поступающих от измерительных преобразователей с
естественными неунифицированными электрическими выходными сигналами, а также
корректирующих сигналов постоянного тока или напряжения, введение информации о
заданном значении, формирование и усиление сигнала рассогласования;
- формирование на выходе электрических импульсов постоянного или переменного
тока для управления исполнительными механизмами с постоянной скоростью
перемещения;
- формирование совместно с исполнительным механизмом постоянной скорости
перемещения пропорционально - интегрального закона регулирования;
- формирование совместно с дифференциатором и исполнительным механизмом
постоянной скорости перемещения пропорционально - интегрально -
дифференциального закона регулирования;
- формирование двухпозиционного и трехпозиционного законов регулирования;
- демпфирование сигналов рассогласования;
- ручное управление исполнительным механизмом;
- индикация положения исполнительного механизма;
- индикация величины сигнала рассогласования;
- индикация выходов.
Модификация
устройства |
Вид и
номинальный диапазон изменения сигналов |
Вид и
количество подключаемых измерительных преобразователей |
Изодром 1 |
Сигнал
переменного тока частотой 50 Гц от 0 до 0,5 В, изменение взаимоиндуктивности
от 0 до 10 Мгн. |
От 1 до 3
дифференциально-трансформаторных измерительных преобразователей. |

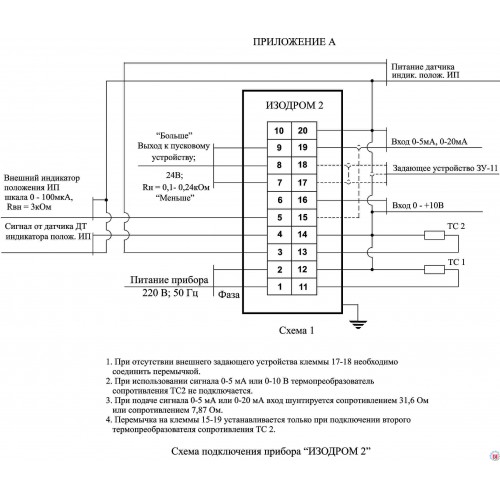

Изодром 2 |
Изменение
активного сопротивления термопреобразователей сопротивления на 48 Ом. |
1 или 2
термопреобразователя сопротивления градуировок 50М, 50П, 100М, 100П. |
2. Выходные сигналы:
- импульсы напряжения постоянного пульсирующего тока среднего значения, В 24
- импульсы напряжения постоянного тока, В +/-10
- изменение состояния бесконтактных ключей, допускающих коммутацию
пульсирующего постоянного или переменного тока при действующем значении до 1,5
А и действующем значении напряжения внешнего источника питания выходных цепей,
до 250 В,
3. Габаритные размеры блока, мм, не более 120 х 240 х 285
4. Масса блока, кг, не более 3,5
Устройство регулирующее пропорционально-интегральное Изодром
- Код Товара: Изодром
- Наличие: В наличии
-
0.00 ₴
По всем вопросам обращаться:
Телефон (057) 714-05-97
Факс (057) 719-38-89
Киевстар: 067-886-05-04
Водафон (МТС): 099-474-04-11
E-mail: prom-mash@ukr.net
Документация
Теги: регулятор, устройство регулирующее
