Конструкция

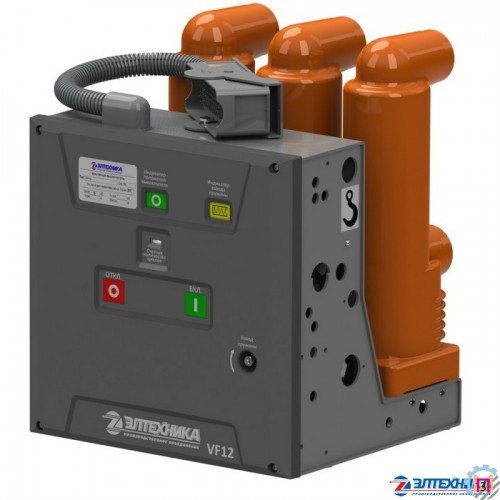

Конструктивно выключатель вакуумный серии VF представляет собой металлический корпус, на котором закреплены три полюса главной токоведущей цепи. Корпус изготовлен из конструкционной листовой стали и покрыт порошковой краской.

Внутри корпуса размещен пружинно-моторный привод, органы управления которым выведены на лицевую панель выключателя.

Основной элемент каждого полюса – вакуумная дугогасительная камера, установленная внутри полюса. Корпус полюса – многослойная конструкция из силиконового и эпоксидного компаундов, выполняющих изолирующую и защитную функции.

Выключатель вакуумный серии VF в выкатном исполнении комплектуется тележкой аппаратной и контактной системой.

Основа выключателя вакуумного серии VF вакуумная дугогасительная камера (ВДК).

Особая геометрия контактов ВДК создает аксиальное магнитное поле во всей области нахождения ствола дуги. Благодаря этому эффекту дуга сжатого типа принимает вид диффузной дуги, равномерно распределенной по поверхности контакта при любой величине отключаемого тока. Таким образом снижается тепловая нагрузка на контакты, что уменьшает их точечный перегрев и последующую эрозию. В итоге обеспечивается равномерный износ контактов, увеличение срока службы ВДК.

Корпус полюса представляет собой литую конструкцию из диэлектрических материалов. Внутри полюса установлена ВДК. Контактные выводы полюса соединены с соответствующими контактами ВДК.

Многослойная конструкция корпуса полюса, выполненная из силиконового и эпоксидного компаундов, обеспечивает высокие диэлектрические характеристики и прочность полюса. Первый слой из силиконового компаунда наносится непосредственно на ВДК и обеспечивает высокую прочность изоляции поверхности ВДК. Второй слой из эпоксидного компаунда помимо диэлектрической прочности обеспечивает еще и высокую механическую прочность.

Подвижный контакт ВДК механически связан с общим валом привода выключателя.

Корпус выполняет несущую и защитную функции для элементов привода. В той части корпуса, где расположен привод, внутреннее пространство разделено на отсеки металлическими перегородками, что увеличивает надежность привода и безопасность работ при регламентном обслуживании выключателя.

Привод выключателя пружинный, независимого действия, использующий механическую энергию предварительно взведенной пружины. Пружинный механизм обеспечивает перемещение тяг подвижных контактов ВДК с требуемыми характеристиками скорости и хода.

Взвод пружины может осуществляться двумя способами:

·         автоматически, с помощью мотор-редуктора (рабочий режим);

·         вручную, с помощью рукоятки.

Оперирование выполняется посредством кнопок, расположенных на лицевой панели, либо электромагнитами управления.

Органы управления приводом и информационные указатели выведены на лицевую панель. Индикатор взвода пружины отображает ее текущее состояние: взведена/не взведена.

Преимущества

·         Универсальная конструкция позволяет применять выключатели в составе КСО и КРУ стационарно или на выкатной тележке.

·         Вакуумные выключатели серии VF имеют фронтальное расположение выводов. Привод выкатной тележки выключателя ориентирован на среднее расположение выкатного элемента. Отсутствие заметных усилий при вкатывании/выкатывании аппарата гарантируют отсутствие перекосов и ударов при замыкании/размыкании контактов выкатного элемента.

·         Неразборная конструкция полюса VF повышает электрическую прочность, надежность изоляции и защищает камеры от неблагоприятного воздействия окружающей среды.

·         Конструкция вакуумной камеры выключателя серии VF исключает повышенный износ контактов и их преждевременную эрозию благодаря технологии AMF, которая распределяет дугу равномерно по всей поверхности контактов.

·         Конструкция пружинно-моторного привода не требует применение блоков питания и блоков управления, имеет возможность ручного оперирования. Привод выключателя обладает высокой механической надежностью и низким энергопотреблением

·         Особенность механизма действия привода выключателя серии VF – короткие по времени участки разгона и торможения. Эффективное демпфирование , реализованное в приводе выключателя серии VF, позволяет избежать нежелательного дребезга контактов при включении.

·         Во включенном состоянии контакты имеют дополнительное поджатие, необходимое для поддержания минимального переходного сопротивления электрическому току. При таких условиях снижается выделение тепла внутри дугогасительных камер при длительном протекании рабочего тока.

·         Возможность установки механических блокировок для блокировки других устройств РУ от стационарной версии серии VF.

·         Возможность установки максимальных токовых расцепителей 5А для применения в схемах с дешунтированием.

·         Минимальные сроки изготовления и конкурентная цена.
