Пневмораспределитель (клапан) КЭП-16-1 УХЛ4 электропневматический предназначен для изменения направления потока сжатого воздуха в пневмоцилиндрах сварочного оборудования.

Пневмораспределитель (клапан) КЭП16-1 по большей части применяется в машинах контактной сварки, установках точечной сварки, где необходимо кратковременное удержание сварочных электродов в зоне работы.

В шовных сварочных машинах и рельефных машинах, работа клапанов КЭП-16 обеспечивается грамотной настройкой технологического оборудования.

Клапан (пневмораспределитель) КЭП 16-1 УХЛ4 является современным аналогом устаревших исполнений клапанов КЭП-15, КПЭ-4.

Для восстановления работоспособности клапанов КЭП-16-1-УХЛ4 поставляются:

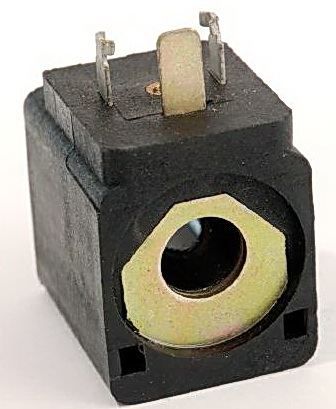

Рем. комплект КЭП16-1 (комплект запчастей)	Катушки (соленоиды) П-ЭПР-3 24В 110В

Размеры и описание работы клапана электропневматического КЭП16.1, КЭП 16-1

По схеме работы клапан КЭП 16-1 можно отнести к пневмораспределителям 5/2, т.е. 5-ти линейным двухпозиционным распределителям с электропневматическим управлением и пружинным возвратом. Присоединение пневмолиний к пневматической сети обычно осуществляется с применением переходных плит для стыкового монтажа.

Описание работы клапан КЭП-16.1 (на изображении воздействие электрического тока отсутствует):

Через напорное отверстие «П» сжатый воздух под давлением поступает в полость "Б". При отсутствии электрического сигнала на катушке клапана, шток 2, с закрепленным на нем буферами 7, под действием пружины 1 находится в крайнем верхнем положении. При таком положении штока, полость «Б» сообщается с отверстием «Ц1», через которое сжатый воздух подается на пневмоцилиндры. Отверстие "Ц2" в это время сообщено с атмосферой через отверстие "А2".
При подаче напряжения на катушку клапана КЭП16, якорь 3 втягивается, в результате сжатый воздух воздействует на мембрану 4 и смещает шток 2 в крайнее нижнее положение. Сжатый воздух из полости "Б" под давлением поступает в отверстие "Ц2". Отверстие "Ц1" в это время сообщено с атмосферой через отверстие "А1".
При отсутствии воздействия электрического тока на катушку, шток 2 с буферами 7, под действием пружины 1 возвращается в верхнее положение.

ВО ИЗБЕЖАНИЕ НЕСЧАСТНЫХ СЛУЧАЕВ ОСМОТР И РАЗБОРКУ КЛАПАНА НА МАШИНЕ ПРОИЗВОДИТЬ ПРИ СНЯТОМ НАПРЯЖЕНИИ И ДАВЛЕНИИ СЖАТОГО ВОЗДУХА.

Пример условного обозначения:

- клапан КЭП16-1 электропневматический с напряжением управляющего элемента 24 В, пост. ток, климатическое исполнение УХЛ4:
- Клапан электропневматический (распределитель) КЭП 16-1 Д24 УХЛ4.

- клапан электропневматический КЭП-16-1 с напряжением управляющего элемента 110 В, переменный ток, климатическое исполнение УХЛ4:
- Клапан электропневматический КЭП 16-1 А110 УХЛ4.

Характеристики пневмораспределителя КЭП 16.1

Параметр клапана КЭП16.1	Нормы для типоразмеров
Диаметр условного прохода, мм	16
Номинальное рабочее давление, МПа, (кгс/см²)	0,63 (6,3 0
Минимальное рабочее давление, МПа, (кгс/см²)	0,5 (5,0)
Давление управления, МПа, (кгс/см²) не менее	0,38 (3,8)
Номинальное напряжение постоянного тока, В	24, 110
Максимальная частота переключений, мин^-1 не менее	600
Пропускная способность клапана КЭП16-1, м³/с, не менее	2,4 х 10^-2
Масса, кг, не более	1,94
