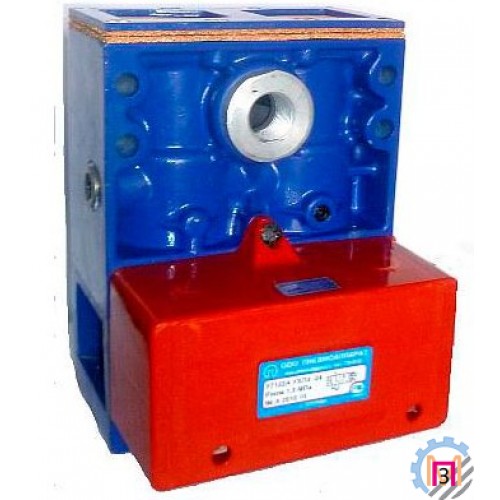

Пневмораспределители У7122А, У7124А, У7126А - трехлинейные, сдвоенные, с пневматической блокировкой, с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха, предназначены для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин имеющих одноручные, двуручные или педальные системы управления.

Пневмораспределитель У71-24 (25 ОСТ2 КП92-4-83), У71-22 (16  ОСТ2 КП92-4-83), У71-26 (40 ОСТ2 КП92-4-83)  - выпускаются с условным проходом 16, 25 и 40 мм соответственно.

Общая утечка сжатого воздуха из любой внутренней полости пневмораспределителя при номинальном и минимальном давлении не более 1000 см3/мин. В процессе эксплуатации пневмораспределителей допускается увеличение общей утечки сжатого воздуха из любой внутренней полости не более чем в 3 раза.

Кузнечно прессовые машины оснащенные пневмораспределителями У71-22А, У71-24А, У71-26А имеют двуручную или педальную систему управления.

Наиболее часто У71-24А и У71-22А можно встретить на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.

Пневмораспределители У71 выполнены в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством своего пилотного трехлинейного распределителя с электромагнитным управлением. Для контроля неисправности каждой из трехлинейных секций к их полостям пневмоусилителей подключен сигнализатор - датчик давления. Электрическое управление каждой секцией осуществляется по самостоятельной цепи посредством разъема. Подключение пневмораспределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением 16, 25 или 40мм.

Принцип работы распределителя У71закключается в следующем - при подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обоих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход распределителя. Если одна из секций не включилась (не выключилась), то на выходе распределителя давление не будет превышать 0,02 МПа, т.к. сжатый воздух будет стравливаться другой секцией в атмосферу, при этом электрическая цепь сигнализатора разомкнется.

Для недопустимости рассогласования сигналов управления, приводящего к несинхронности работы обеих секций, в распределителе применяется электронный блок управления.

При эксплуатации пневмораспределителей типа У 71 следует учитывать следующие параметры:

–время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05с;

–пневмораспределитель типа У71 исключает возможность повторного включения при одной невыключенной секции;

–при подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, пневмораспределитель У71 обеспечивает размыкание этой цепи при несрабатывании одной из секций;

–колебания напряжения питания от номинального +-10%;

–требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85;

–пневмораспределители могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82.

Степень защиты пневмораспределителей от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96
