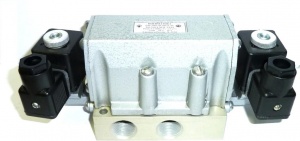

Пневмораспределители В64-13А-03, В64-14А-03, В64-14А-05, В64-15А-05, В64-15А-03 УХЛ4 с резьбовым и стыковым присоединением к пневмолиниям, четырехлинейные двухпозиционные с двухсторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневмоприводах промышленного назначения.
В пневмораспределителях с двусторонним электропневматическим управлением В64 13А 03, В64 14А 03, В64 14А 05, В64 15А 03, В64 15А 05 перемещение поршня 2 с золотником 1 происходит в результате подачи переменного или постоянного напряжения на электромагнитную катушку клапана 7, при этом сжатый воздух, поступивший из клапана, поступая под соответствующий торец поршня, перемещает поршень.Для перемещения поршня в противоположное положение необходимо отключить напряжение на электромагнитной катушке управляющего клапана и подать напряжение на на электромагнитную катушку другого пилотного клапана пневмораспределителя.

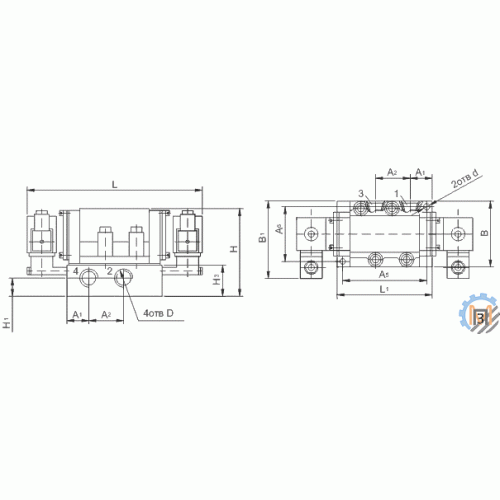

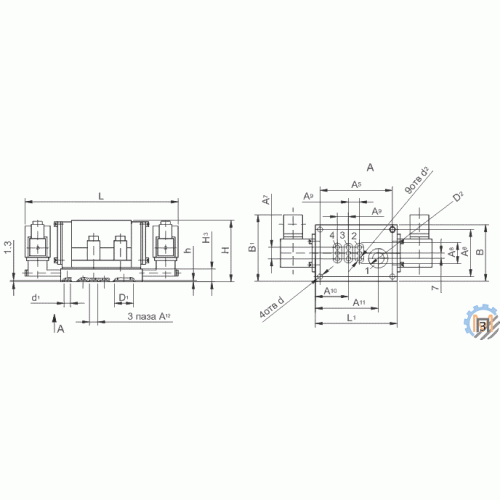

Габаритные и присоединительные размеры пневмораспределителей типа В64 с двухсторонним электроуправлением В64-13А-03, В64-14А-03-05, В64-15А-03-05 приведены на рисунке ниже.
| Основные параметры распределителя пневматического В64 14А 05: - условный проход 16 мм; - присоединение в систему стыковое; - пропускная способность 2,8 м/ч; - масса фильтра 2,0 кг. |
| |
| Основные параметры распределителя пневматического В64 15А 05: - условный проход 20 мм; - присоединение в систему стыковое; - пропускная способность 3,0 м/ч; - масса фильтра 2,7 кг. |
| |
|
| |
| Основные параметры распределителя пневматического В64 14А 03: - условный проход 16 мм; - присоединение в систему резьбовое; - пропускная способность 2,8 м/ч; - масса фильтра 2,7 кг. |
| |
| Основные параметры распределителя пневматического В64 15А 03: - условный проход 20 мм; - присоединение в систему резьбовое; - пропускная способность 3,0 м/ч; - масса фильтра 3,5 кг. |
|
|
Обозначение |
А5 |
А6 |
А7 |
А8 |
А9 |
А10 |
А11 |
А12 |
d |
d2 |
D1 |
D2 |
h |
B |
В1 |
H |
H3 |
L |
L1 |
|
В64-14А-05 |
91 |
59 |
16 |
33 |
14 |
42,5 |
80,5 |
12 |
7 |
7 |
25 |
16 |
1,3 |
72 |
86 |
78 |
17 |
191 |
104 |
|
В64-15А-05 |
117 |
77 |
20 |
42 |
18 |
52,5 |
102,5 |
16 |
9 |
9 |
32 |
21 |
1,75 |
90 |
95 |
93 |
22 |
217 |
130 |
|
Обозначение |
А1 |
А2 |
А5 |
А6 |
d |
В |
В1 |
H |
H1 |
H3 |
L |
L1 |
|
В64-13А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
|
В64-14А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
|
В64-15А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
217 |
130 |
|
Параметр |
Нормы для типоразмеров |
||
|
В64-13А-03 |
В64-14А-03; |
В64-15А-03; |
|
|
Условный проход, мм |
10 |
16 |
20 |
|
Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
||
|
Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не
менее |
1,9 |
2,8 |
5,0 |
|
Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
0,2 |
|
|
Номинальное напряжение питания, В: постоянного тока
/ переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
||
|
Номинальная потребляемая мощность, не более:
постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
||
|
Масса, кг |
2,0 |
2,0 |
3,1 |
|
Присоединительные резьбы пневмораспределителя по ГОСТ 6111-52 |
К3/8" |
К1/2" |
К3/4" |

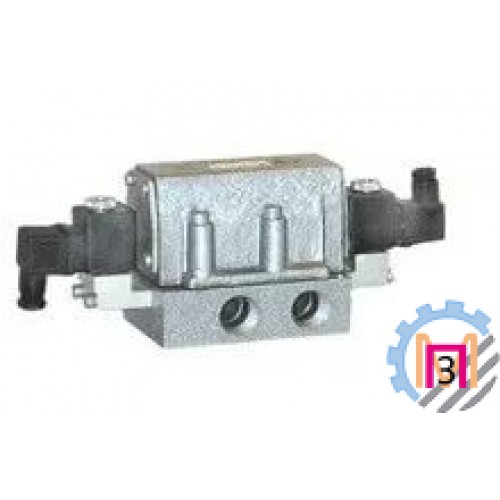

Пневмораспределитель В64-13А, В64-14А, В64-15А с двухсторонним электромагнитным управлением
- Код Товара: В64-1
- Наличие: В наличии
-
0.00 ₴
