Пневмораспределители П-РЭ-3/2,5 ПРЭ-3/2,5 с электромагнитным управлением используются для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.

Распределители П-РЭ 3/2.5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.

Пневмораспределители П-РЭ3/2,5 монтируются в любом пространственном положении.

Пневмораспределители ПРЭ 3/2,5 для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса.

Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2.5 - ... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.

Устройство и работа пневмораспределителей П-РЭ-3/2,5...

В электромагнитной катушке 6 находится гильза 5 с завальцованным внутри неё упором. Внутри гильзы перемещается якорь 4 с уплотнительным узлом 3 и пружинами 1 и 2.
Ось уплотнительного узла расположена соосно оси седла 7.
При отключённом магните якорь прижимается пружиной к седлу, закрывая канал, через который нагнетается давление сжатого воздуха, а выходной канал соединен с атмосферой через пазы, находящиеся на внешней поверхности якоря (на рисунке не указано).
При подаче напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается к упору, закрывая выход в атмосферу и открывая канал, соединенный с отверстием подвода сжатого воздуха. Воздух поступает в канал потребителя.
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 существует возможность ручного дублирования электрического сигнала. Например П-РЭ 3/2,5-7312 УХЛ4.
Стоит отметить, что ручное кнопочное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном напряжении питания) и происходит путём поднятия якоря в верхнее, крайнее положение. Включение кнопочного управления пневмораспределителем происходит в процессе нажатия до отказа кнопки 8 (см. рисунок слева), которая находится на корпусе основания пневмораспределителя.
Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.

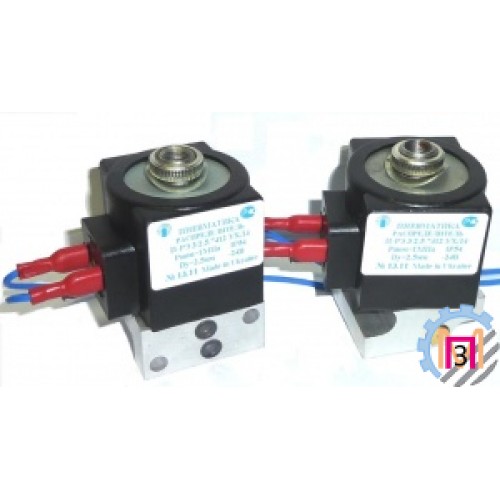

  Пневмораспределитель П-РЭ-3/2,5-7..., боковое присоединение стыковое

Пневмораспределители П-РЭ-3/2.5-7312 (П-РЭ-3/2.5-7412), П-РЭ-3/2.5-7325 (П-РЭ-3/2.5-7425), П-РЭ-3/2.5-7126 (П-РЭ-3/2.5-7426), а также другие варианты исполнения напряжений катушек распределителя с ЭМУ П-РЭ-3/2,5, являются пневмораспределителями c основанием 7 (цифра 7 в маркировке находится после П-РЭ-3/2,5-) и разработаны для изменения направления движения сжатого воздуха в пневмоприводах различных отраслей промышленности. Основание 7 (седьмое) пневмораспределителя серии ПРЭ-3/2,5.7... имеет два рабочих отверстия на одной боковой стороне основания и кнопку для ручного управления. На основании крепится катушка "старого" - круглая или "нового" образца - квадратная. Варианты исполнения катушек "нового" и "старого" образца являются совместимыми. Пневмораспределители ПРЭ-3/2.5-7... работают на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленные мелкодисперсные капельки масла кинематической вязкостью 10-35 сантистокс при положительной температуре 1-50 градусов по Цельсию (информация взята из паспорта П-РЭ3/2,5.00.000 ПС). Основные параметры пневмораспределителя (пневмоклапана) ПРЭ-3/2,5.7312 УХЛ4 (П-РЭ-3/2,5-7112(-7412), П-РЭ-3/2,5-7125(-7425), П-РЭ-3/2,5-7126(-7426):      - диаметр условного прохода равен 2,5 мм;      - пропускная способность не менее 0,12 м³/ч;      - присоединение стыковое боковое;      - исполнение: ручное (кнопочное) управление. Следует отметить, что пневмораспределитель ПРЭ-3/2.5.7312 УХЛ4 используется как составная часть в конструкции (в качестве пилотного клапана), востребованного в кузнечно-прессовом производстве, пневмораспределителе У71-22А (У71-24А, У71-26А).        Пневмоклапан П-РЭ-3/2.5-7312
