Пневмораспределители В63 13А, В63 14А, В63 15А, В63 23А, В63 24А, В63 25А, В63 33А, В63 34А по ТУ2-053-1633—83 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с пневматическим одно- и двухсторонним управлением, пружинным или пневматическим возвратом, предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.

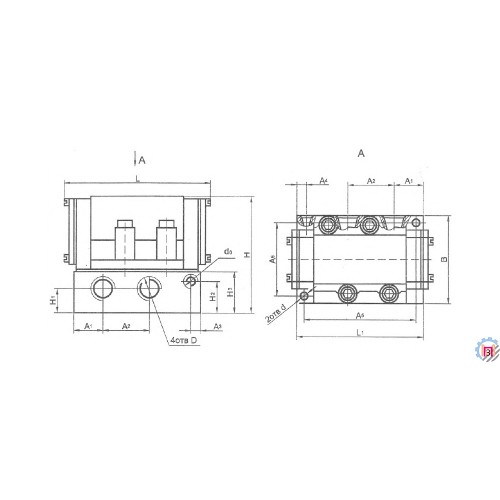

В качестве распределительного органа используется плоский притертый золотник 1 (см. рисунок ниже), связанный с поршнем 2, размещенным в корпусе 3. Корпус с двух сторон закрыт крышками 4. Золотник прижат к основанию 5, в котором выполнены каналы для прохода сжатого воздуха.

Перемещение поршня, а вместе с ним и золотника, из одного крайнего положения в другое пневмораспределителей В63-13А, В63-14А, В63-15А с двусторонним пневматическим управлением осуществляется при подаче давления управления поочередно под торцы поршня через каналы (12) или (14). В одном из крайних положений золотника канал питания (1) сообщается с выходным каналом (2), а выходной канал (4) отсечен от канала питания и сообщается с атмосферным каналом (3). В другом крайнем положении золотника канал питания (1) сообщается с выходным каналом (4), а выходной канал (2) — с атмосферным каналом (3).

В пневмораспределителях В63-23А, В63-24А, В63-25А с односторонним пневматическим управлением при подаче давления питания в канал (1) сжатый воздух через сверления в поршне проходит в полость а и, воздействуя на дополнительный плунжер 6, перемещает поршень в положение, показанное на рисунке. В другое крайнее положение поршень перемещается при подаче давления управления в канал (14). При снятии управляющего сигнала поршень возвращается в исходное положение.

В пневмораспределителях В63-33А, В63-34А, В63-35А с односторонним пневматическим управлением возврат поршня в исходное положение осуществляется механическим усилием возвратной пружины.
