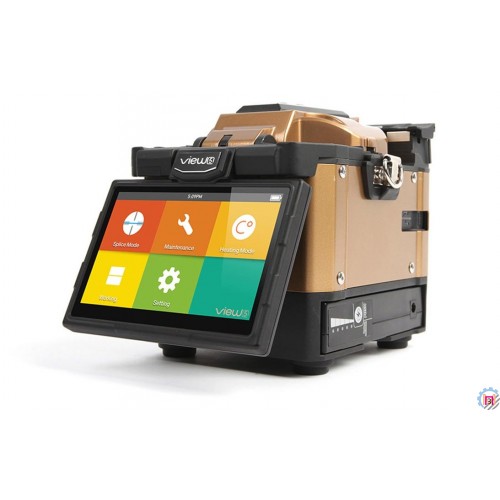

Сварочный аппарат View5

1 шт.

VFH-40, съёмный магнитный зажим на каретку 0.25 мм; 0.9 мм; 2 мм; 3 мм; плоский кабель 3х2 мм.

2 шт.

Прецизионный скалыватель VF-15H

1 шт.

Кабель для подключения внешнего блока питания/зарядки к сети 220 В с евровилкой и гнездовым разъёмом C5

1 шт.

Инструкция

1 шт.

Блок питания/зарядки внешний JS-180300
Вход — штыревой разъём C6: AC 100-240 В; 50-60 Гц;
Выход: DC 19 В; 3.42 А

1 шт.

LBT-40, аккумулятор в слот
Вход: DC 19 В
Выход: DC 11.1 В; 4200 мАч

1 шт.

Съёмный зажим печи стандартный

1 шт.

Съёмный зажим печи для SOC

1 шт.

FH-SOC, cъёмный зажим на каретку, для сварных коннекторов SC

1 шт.

CG-22, лоток для охлаждения КДЗС

1 шт.

E-50, запасные электроды

1 пара

Ручной ремень для переноски аппарата

1 шт.

Протокол заводского тестирования

1 шт.

NBX-35 Кейс транспортировочный, пылевлагозащитный

1 шт.

Ключи от кейса

2 шт.

Ремень наплечный

1 шт.

CJ-11, кабель питания от прикуривателя

1 шт.

Руководство пользователя на CD

1 шт.

Оснастка для очистки нагара с электродов (гриндер)

1 шт.

Кабель USB-mini

1 шт.

Форма канавок

V-образная, под одиночное волокно

Типы свариваемых волокон

SM (ITU-T G.652 & G.657)
MM (ITU-T G.651)
DS(ITU-T G.653)
NZDS (ITU-T G.655)

Фиксация волокно по наружному покрытию

0.25 мм
0.9 мм
2 мм
3.0 мм + плоский кабель сечением 3х2 мм

Длина скола

Диаметр: от 0.125 до 1 мм
Длина скола: от 8 до 16 мм

Допустимый диаметр волокна для закладывания в V-канавку

80 - 150 мкм

Сварка волокон

Предустановленных программ: 27
Память: 128 программируемых режимов

Термоусадка гильз

Предустановленных программ: 7
Память: 32 программируемых режима

Затухание в сварных стыках

SM: 0.02 дБ
MM: 0.01 дБ
DS: 0.04 дБ
NZDS: 0.04 дБ
G.657: 0.02 дБ (ITU-T Standard)

Возвратные потери

>> 60 дБ

Подсветка

3 белых LED

Продолжительность одной сварки

7 сек в программе Quick
9 сек в программе SM

Оценка потерь сварного стыка

Автоматическая, во всех режимах

Допустимые размеры защитных гильз

Длина: 20 мм, 30 мм, 40 мм, 50мм, 60 мм
Диаметр: до 6 мм

Продолжительность одной термоусадки

30 сек для гильзы типа FP-03

Объем журнала сварок

Хранятся данные последних 2000 сварок

Тест на разрыв

1.96 - 2.25 Н

Условия эксплуатации

Высота от 0 до 5000 м
Влажность от 0 до 95% без конденсата
от -10° до +50 °С
Cкорость ветра не более 15 м/с

Условия хранения

Влажность от 0 до 95% без конденсата
от -40° до +80°С

Монитор

5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла

Увеличение волокон

До 520х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y

Требуемый источник питания

Переменное напряжение: от 100 до 240 В, 50 - 60 Гц
Постоянное напряжение: от 9 до 14 В

Ёмкость и ресурс аккумулятора

4200 мАч, 170 сварок с усадкой

Управление

Клавиатура / Тачскрин

Автоматическая калибровка дуги

Да, учитывающая температуру и атмосферное давление

Ресурс электродов

3500 разрядов, допускается чистка и повторное использование

Интерфейсы

USB 2.0
Mini USB

Длина, мм

175

Ширина, мм

147

Высота, мм

152

Масса, кг

2.31 (с аккумулятором)
1.95 (без аккумулятора)
